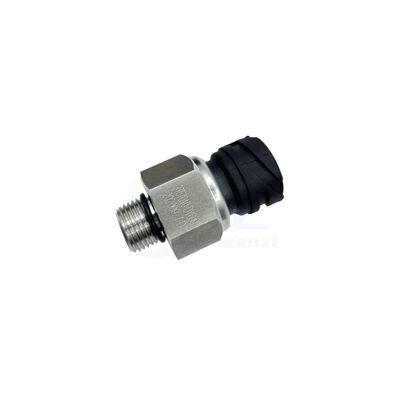

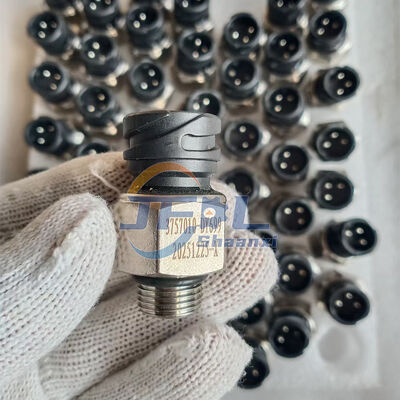

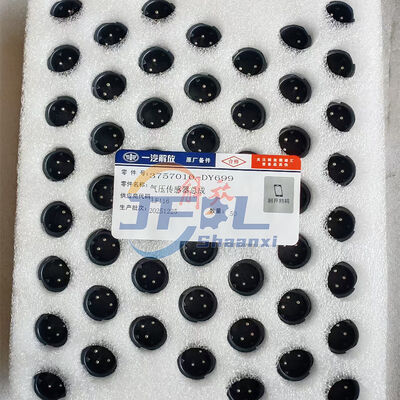

• Số phần: 3757010-DY699

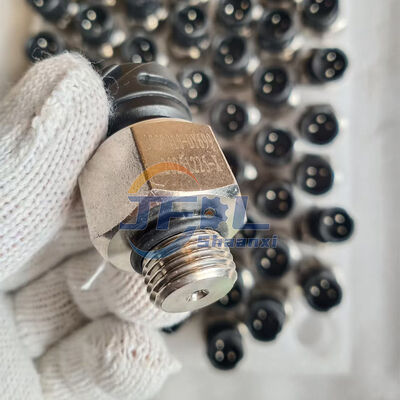

• Kích thước sợi: M16 × 1,5 (sợi mét chuẩn)
• Loại cảm biến: Cảm biến áp suất bán dẫn nhạy cao
• Điểm xuất tín hiệu: tín hiệu tương tự (đồng độ điện áp/đồng độ phản hồi chính xác)
• Vật liệu: Hợp kim chống ăn mòn cao cấp (Vàng / Bạc kết thúc)
• Trọng lượng: ~ 0,10 kg (trọng lượng ròng)
• Kích thước: Khoảng 7cm x 5cm x 5cm (Đóng gói)

Các đặc điểm chính

• Khả năng tương thích tiêu chuẩn OE: 100% phù hợp với FAW J6, J6P và JH6.
• Giám sát chính xác cao: Cung cấp dữ liệu thời gian thực chính xác cho bảng điều khiển, ngăn ngừa báo động giả "áp suất thấp" hoặc cảnh báo bị bỏ lỡ.
• Xây dựng bền: Được xây dựng để chịu được rung động khắc nghiệt và môi trường áp suất cao của vận chuyển xe tải hạng nặng.

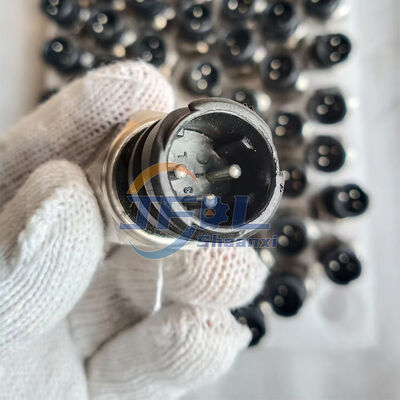

• Plug-and-Play: Có một đầu nối kín 2 / 3 chân tiêu chuẩn để kết nối điện chống nước và chống bụi.

Ứng dụng & Hệ thống

• Thương hiệu xe: FAW
• Phân loại hệ thống: Hệ thống phanh / Chassis Electricals
• Địa điểm lắp đặt: Các bể lưu trữ không khí (bể chứa), van bảo vệ bốn mạch hoặc cửa ra máy sấy không khí.

Bảo trì và biện pháp phòng ngừa

• Kiểm tra đầu nối: Thường xuyên kiểm tra cắm điện để xem có dấu hiệu ăn mòn, ẩm, hoặc lỏng
• Độ chính xác của bảng điều khiển: So sánh các bài đọc áp suất không khí trên bảng điều khiển với thước đo cơ học (nếu có).
• Kiểm tra rò rỉ: Trong quá trình bảo trì khung xe thường xuyên, phun nước xà phòng xung quanh cơ sở sợi M16 * 1.5 để kiểm tra rò rỉ không khí.

Phương pháp lắp đặt

1- Chuẩn bị giảm áp suất
An toàn đầu tiên: Bạn * phải * đầu tiên xả tất cả không khí nén ra khỏi bể không khí (bằng cách áp dụng phanh hoặc kéo van chảy máu) để đảm bảo máy đo áp suất đọc 0.Việc tháo rời dưới áp lực bị nghiêm cấm để ngăn ngừa thương tích cá nhân.
2. Loại bỏ phần cũ
Ngắt kết nối đầu nối điện nằm ở phía trên của cảm biến, sau đó sử dụng một chìa khóa thắt lưng để tròn cảm biến cũ theo hướng ngược chiều kim đồng hồ.
3. Làm sạch giao diện
Làm sạch bất kỳ dư lượng dầu hoặc mảnh vụn nào từ các sợi dây của cổng lắp đặt bể khí để đảm bảo bề mặt niêm phong sạch sẽ và không có chất gây ô nhiễm.
4. Lắp đặt phần mới
Đầu tiên, hãy tự tay thắt cảm biến mới vào các sợi theo chiều kim đồng hồ (để ngăn chặn sợi chéo), sau đó sử dụng chìa khóa để thắt chặt nó.
Kiểm soát mô-men xoắn: Chỉ thắt chặt cho đến khi chặt; không áp dụng lực quá mức, vì điều này có thể làm hỏng chip bên trong hoặc các sợi.
5Kết nối và thử nghiệm
Nhấn đầu nối cáp vào vị trí cho đến khi bạn nghe thấy một "nhấp" rõ ràng, xác nhận rằng nó đã được khóa an toàn.
Khởi động động cơ để tăng áp suất hệ thống; sử dụng nước xà phòng để kiểm tra kết nối cho bất kỳ rò rỉ không khí nào và xác minh rằng màn hình hiển thị áp suất không khí trên bảng điều khiển hoạt động bình thường.
